精密液體過濾器選用SUS304/316L為原料，參照同類濾器通用規格標準設計，配置衛生級不銹鋼管件和IS02852標準快開形式卡箍或標準法蘭接口，內外表面機械拋光，與各種型號的濾芯匹配使用，達到用戶所要求的過濾效果，其制作符合制藥行業GMP規格中的要求。
|
理論 流量 |
配裝濾芯 |
進出 口管 外徑 |
連接 |

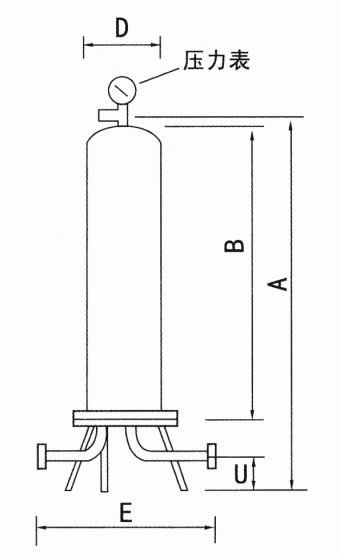

外形尺寸參考 |
||||||
|
根數 |
長度 |
方式 |
規格 |
A |
B |
C |
D |
E |
||
|
0.3~0.5 |
1 |
10” |
25 |
快裝 |
Φ50.5 |
600 |
400 |
80 |
108 |
220 |
|
0.5~1 |
20” |
800 |
650 |
|||||||
|
1~1.5 |
30” |
1050 |
900 |
|||||||
|
1~1.5 |
3 |
10” |
32 |
快裝 |
Φ50.5 |
650 |
450 |
120 |
220 |
320 |
|
1.5~3 |
20 |
900 |
700 |
|||||||
|
2.5~4.5 |
30” |
24 |
1150 |
950 |
||||||
|
1.5~2.5 |
5 |
10” |
32 |
快裝 |
Φ50.5 |
650 |
450 |
120 |
220 |
350 |
|
3~5 |
20” |
900 |
700 |
|||||||
|
4.5~7.5 |
30” |
38 |
1150 |
950 |
||||||
|
5~7 |
7 |
20” |
38 |
快裝 螺紋 法蘭 |
Φ50.5 G1” DN40 |
950 |
700 |
150 |
273 |
400 |
|
6~10 |
30” |
48 |
1200 |
950 |
||||||
|
8~14 |
40” |
1450 |
1200 |
|||||||
|
6~8 |
9 |
20” |
48 |
快裝 螺紋 法蘭 |
Φ64 G1.5” DN500 |
1000 |
700 |
150 |
325 |
450 |
|
8~12 |
30” |
1250 |
950 |
|||||||
|
12~15 |
40” |
1500 |
1200 |
|||||||
|
6~12 |
12 |
20” |
48 |
快裝 螺紋 法蘭 |
Φ64 G1.5” DN50 |
1100 |
800 |
200 |
350 |
500 |
|
12~18 |
30” |
57 |
1350 |
1050 |
||||||
|
16~24 |
40” |
1600 |
1300 |
|||||||
|
8~15 |
15 |
20” |
76 |
螺紋 法蘭 |
G2.5” DN65 |
1100 |
800 |
200 |
400 |
550 |
|
18~25 |
30” |
1350 |
1050 |
|||||||
|
20~30 |
40” |
1600 |
1300 |
|||||||
|
12~21 |
21 |
20” |
|
|
|
1150 |
800 |
200 |
450 |
600 |
|
21~31 |
30” |
1400 |
1100 |
|||||||
|
27~42 |
40” |
1650 |
1300 |
|||||||

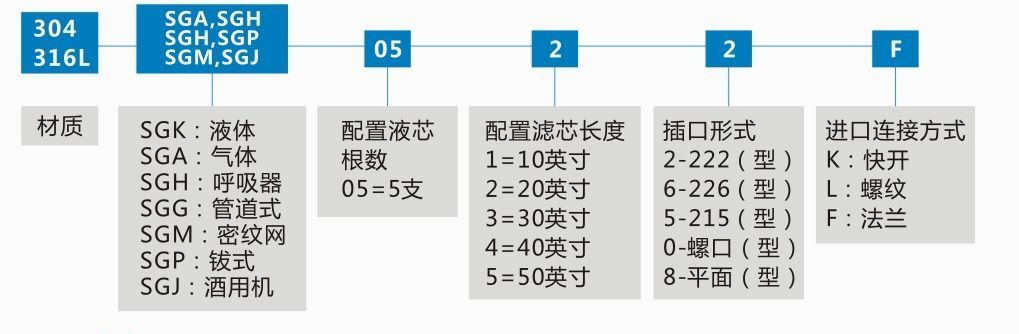

SGK：表示精密液體過濾器 SGA：表示精密氣體過濾器
SGH：表示不銹鋼呼吸器 SGG：表示不銹鋼管道式過濾器
SGM：表示不銹鋼密紋網過濾器 SGP：表示不銹鋼鈸式過濾器
SGJ：表示不銹鋼酒用過濾器 PP-SGK：表示不銹鋼聚丙烯殼體
